锥流量计

  • 安徽天康锥流量计选型号报价格及产品详细内容由锥流量计厂家安徽天康集团股份整理,锥流量计属于流量计分类产品,如果您还有其他关于锥流量计型号选择报价格等问题,欢迎垂询我司锥流量计生产厂家。V型锥流量计和其他差压式仪表一样,也是基于流动连续性原理和伯努利方程来计算流体工况流量的。我们知道在同一密闭管道内,当压力降低时,速度会增加,当介质接近锥体时,其压...
  • 产品详情

天康锥流量计产品详细资料,安徽天康集团是行业十强企业,有丰富的流量计生产报价、设计安装经验,期待与您合作,将竭诚为您服务。

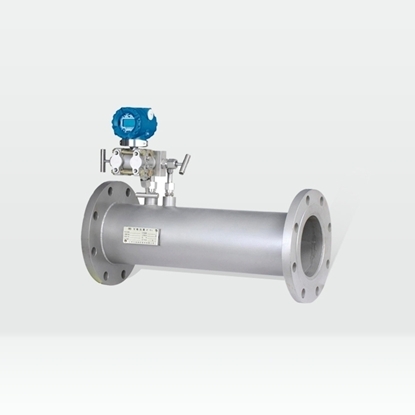

锥流量计

V型锥流量计和其他差压式仪表一样,也是基于流动连续性原理和伯努利方程来计算流体工况流量的。我们知道在同一密闭管道内,当压力降低时,速度会增加,当介质接近锥体时,其压力为P1,在介质通过锥体的节流区时,速度会增加,压力会降低为P2,如图所示,P1和P2都通过取压口引到差压变送器上,流速发生变化时,差压值会随之增大或减小。也就是说对于稳定流体,流量的大小与差压平方根成正比。当流速相同时,锥体节流面积越大,则产生的差压值也越大。

1.导管;
2.连接法兰;
3.V锥芯体;
4.高压取压管;
5.低压取压管;
6.支撑管+低压引出管

●****压损低    ****压损只有孔板的1/3与文丘里管相识。
●量程比较宽    较其他差压类的量程大的多,正常情况下为10:1。
●测量精度高    V锥流量计的****度为±0.5%。
●重复性好      V锥流量计的重复性为±0.1%。
●直管段要求低  只需要极短的直管段(前1~3D,后0~1D)。
●自整流、自清洗、自保护流量计结构设计是流体扫过型结构,没有积垢死角。特有结构所形成的边界层效应,使得节流件关键部位不磨损。
●抗振动、耐高温、耐高压  流量传感器是纯机械体无可动部件,因此耐高温、耐高压、耐腐蚀及不怕振动。
●一体化结构设计  V锥流量计把节流件、传感器、智能电路、显示器、通信单元组成一体,安装时用户只需焊接配对法兰即可,取消了传统差压流量计的引压管路简化了安装,减少了安装时间和费用,方便用户使用。

公称通径:DN25-DN1600(大于DN1600的口径也可以做)
被测介质:液体、气体(包括天然气)、蒸汽
基本误差:±0.5%,±1.5%,±2.5%
工作压力:≦26.0 MPa
被测介质温度:<550℃
直管段要求:上游0-3D,下游0-1D
供电电源:24V DC(需配差压变送器)
显示:8位LCD显示瞬时流量、累积流量(配流量积算仪)
输出信号:(1)4-20mA DC流量信号(2)符合HART协议的输出信号
防爆性能:本安型IbIICT5
防护性能:IP65

法兰执行标准:JB/T81-1994、JB/T82.1-1994、JB/T82.2-1994

公称通径D L (mm)C公称通径D L (mm)CDN25150M12*1.5DN350900M20*1.5DN32165M12*1.5DN4001050M20*1.5DN40200M12*1.5DN4501150M20*1.5DN50250M20*1.5DN5001260M20*1.5DN65275M20*1.5DN6001380M20*1.5DN80300M20*1.5DN7001500M20*1.5DN100350M20*1.5DN8001600M20*1.5DN125400M20*1.5DN9001750M20*1.5DN150450M20*1.5DN10001850M20*1.5DN200550M20*1.5DN14002000M20*1.5DN250650M20*1.5DN16002200M20*1.5DN300700M20*1.5DN15002500M20*1.5型号说 明HLVZV锥流量计 代号按结构分类 01管道式 02内嵌式 03插入式 代号口径(mm) 25-3000DN25-DN300 代号压力等级(MPa) 1.61.6 2.52.5 4.04.0 6.36.3 1010 1616 2626 代号介质 1液体 2气体 3蒸汽 代号补偿形式 N不带压力、温度补偿 P带压力补偿输出 T带温度补偿输出 代号变送器差压量程范围 0微差压量程 1低差压量程 2中差压量程 3高差压量程 代号是否带现场显示 W节流装置传感器 X智能节流装置(流量计)

1、介质名称
2、管道内外径 (mm)
3、选用V锥流量传感的形式
4、流量单位(kg/h,t/h,m3/h,Nm3/h)
5、常用流量、最小流量、****流量、刻度流量
6、介质为气体标准状态时,应该说明 0℃标况或20℃标况。
7、工作压力(MPa):a、****压力 b、表压力
8、流体温度(℃):最高、****、常用的温度
9、流体密度(kg/m3或kg/Nm3)
10、流体粘度(mPa.s)
11、相对温度
12、气体成分  容积百分比(用于二种以上的混合气体)
13、管道装置  a、水平 b、自下而上
14、管道法兰  a、按法兰标准规范,代号为提供法兰标准及型号 b、乙方提供图纸
注意:
测量水和水蒸气须提供(1)、(2)、(4)、(5)、(7)、(8)、(13)、(14)
测量一般气体须提供(1)~(14)
测量一般溶液及油类须提供(1)、(2)、(4)、(5)、(7)、(8)、(9)、(10)、(13)、(14)
各项数据必须填写工艺设计的一个具体数值,请勿填写由大约多少的某一段范围

(1)测量液体流量
(a)差压变送器****安装在内锥体装置的下方(图1.1),这样可以避免液体中气体进入导压管和变送器中。
(b)如果变送器不得不安装在内锥体装置的上方(图1.2),为了减少液体中的气体进入导压管内,应在内锥体装置和导压管之间装U型弯管,且弯头下端至少低于管道中心1米。
(c)在水平或倾斜的管道上,如果将导压管装在内锥体装置的上半部,这样在导压管内会积聚气体,如果装在内锥体装置的下半部,会使沉积物落入导压管内。因此,导压管应自内锥体装置的水平中心线两端引出,或自水平向下小于45度引出。

(2)测量蒸汽流量
(a)为了保证变送器不受蒸汽高温的影响,在变送器和内锥体装置之间必须安装两个位于同一个高度的冷凝器,并在冷凝器、导压管和高、低压室内充满冷凝水,避免高温对变送器的影响。
(b)差压变送器****安装在内锥体装置的下方(图2.1),这样可以避免气体进入导压管和变送器中。冷凝器应安装在尽量靠近内锥体装置处。
(c)如果差压变送器不得不安装在内锥体装置的上方(图2.2),应把冷凝器装在高于差压变送器的地方。
(d)上述两种安装方法均在靠近变送器的地方装有阀,以供吹洗导压管。同时在内锥体装置和次凝器之间的导压管上应加保温层。

V锥流量计即使在比较恶劣的条件下也能正常工作,但为了长期安全稳定的使用,在安装时请注意一下几点:
(1) 安装场所冲击与震动  V锥流量计出厂设计上是可以承受一定的冲击与震动。但也应当尽量安装在无震动或震动小的地方。
(2) 安装场所环境温度条件 请尽量避免将流量计安装在环境温度变化大的场所,如果安装位置直接受到热辐射或暴露在日嗮雨淋中,应采取防水、隔热辐射和通风措施。
(3) 安装场所环境空气条件 V锥流量计应尽量避免在腐蚀性环境中,如果使用在腐蚀环境中,应有良好的通风并注意避免腐蚀性气体或液体浸入仪表中。

故障现象产生原因解决方案无差压信号输出高低压阀门未打开打开高低压阀门平衡阀未旋紧旋紧平衡阀差压信号输出过小差压量程不匹配调整变送器量程高压引压管泄漏查找并排除泄漏差压信号输出过大低压引压管堵塞清理引压管差压量程不匹配调整变送器量程

自带附件
引压管、连接法兰、导管
可选附件
冷凝器、承插焊闸阀、三阀组、针型截止阀
可选相关商品
压力变送器、温度变送器、流量计积算仪、智能差压变送器。


以上天康锥流量计产品信息由安徽天康集团股份有限公司整理,安徽天康集团是一家专业生产包括锥流量计在内的仪表电缆厂家,是民营500强企业,我们有丰富的生产设计安装维护经验,我们诚待与您合作!
